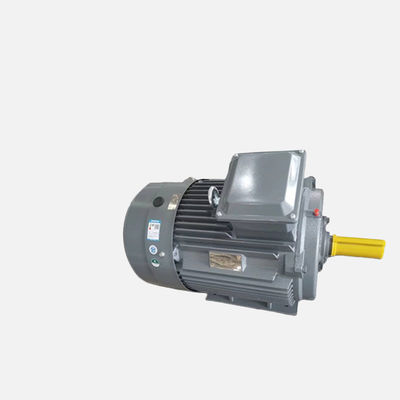

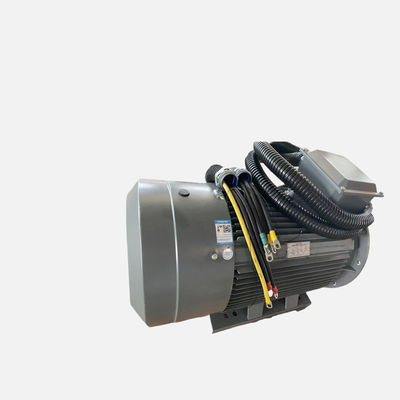

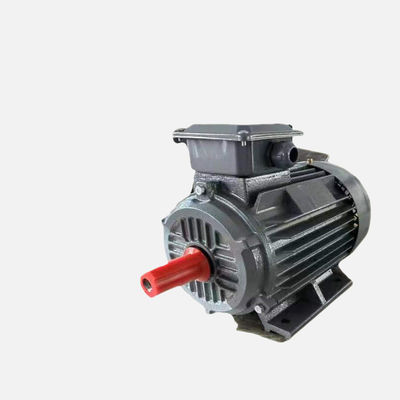

Dauermagnet niedrigspannungs synchroner Motor ((PMSM) HCP-Serie ((3000r)

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xArt der Ware | Schwanzloser Elektromotor | Anwendungsindustrie | Petrochemisch, Bergbau, elektrischer Strom |
---|---|---|---|
Anwendung | Mühle, Fans, Pumpen, Kompressoren, Extruder, Gurtmaschinen | Modelle | HCP-Dauermagnetfrequenzumsetzungs-Reihe |
Schutzklasse | IP54/IP55 | Isolationsgrad | F |
Nennleistung | 1.1~11KW | Nenngeschwindigkeit | 750r~3000r |
Nennspannung | 380 (V) oder gemacht, um zu bestellen | ||
Hervorheben | Dauermagneten für Bergbaumotoren,Ständiger Magnet mit Motor von 3000 RPM,Magnet für den Motorrotor IP55 |
Dauermagnet Niederspannungs-Synchronmotor (PMSM) HCP-Serie (PMSM) 1,1 ~ 11 kW
Beschreibung
Die Fabrik ist ein strategischer Partner des Pekinger Instituts für präzise elektromechanische Steuerungsgeräte unter der China Aerospace Science and Technology Corporation.
Die Fabrik wurde mit der Produktion, Ausbildung und Forschung von China Aerospace, dem Institut für Elektrotechnik der Chinesischen Akademie der Wissenschaften und anderen verwandten Einheiten kombiniert.und stützt sich voll und ganz auf die starken Forschungs- und Entwicklungskapazitäten von China Aerospace, um die hervorragende Leistung der Produkte zu gewährleisten, stabile und zuverlässige Qualität.
1. Material
Die Statorwicklung dieser Produktreihe verwendet eine hochwertige reine Kupferspule, und der Rotor verwendet einen sinterten NdFeB-Selteneerd-Permanentenmagneten, eine hohe Materialwahl,und lange Lebensdauer des Produkts;
2. Entwurf
ultraleichte, ultradünne, kompakte Motorstruktur, hohe Leistungsdichte (24nm/kg, 5,8kw/kg), geringe Größe, höhere Effizienz und größere wirtschaftliche Betriebsreichweite,mit erheblichem Energieeinsparungseffekt;
3. Verfahren
Das Skelett des Stators verwendet PEEK-Material mit hoher Festigkeit und hohen Isolationsmerkmalen, die Epoxidhaltigkeit, die hohe Festigkeit und hohe Wärmeleitfähigkeit aufweist,Füllungen und Dichtungen zur Befestigung und Kühlung, der Eisenkern übernimmt hohe magnetische Durchlässigkeit und niedrige Verlust amorphen Legierungsmaterial, die Wicklung übernimmt spiralförmige zentralisierte Form, mehrstufige Wicklung, SMC-Material und Permanentmagnet Fixierung,und übernimmt Magnetpolschuhprozess und Demagnetisierungsschutztechnologie, um die Stabilität und Zuverlässigkeit des Produkts zu gewährleisten.
Leistung
Die spezifischen Parameter dieser Produktreihe sind in der folgenden Tabelle aufgeführt:
Fahrzeugmodell | Nennleistung | Nennstrom | Nenngeschwindigkeit | Effizienz | Leistungsfaktor | Stalldrehmoment | Stallstrom | Auszugsmoment | Gewicht |
KW | 380 V/A | r/min | n% | COSØ | N.M. | Eine | N.M. | Weigerung | |
HCP90S-2 | 1.5 | 2.8 | 3000 | 88 | Das ist ≥ 0.95 | 3.1 | 7 | 2 | 23 |
HCP90L-2 | 2.2 | 4 | 3000 | 89.7 | Das ist ≥ 0.95 | 3.1 | 7 | 2 | 26.5 |
HCP100L-2 | 3 | 5.4 | 3000 | 89.7 | Das ist ≥ 0.95 | 3.1 | 7.5 | 2 | 34 |
HCP112M-2 | 4 | 7.2 | 3000 | 90.7 | Das ist ≥ 0.95 | 3.1 | 7.5 | 2 | 41 |
HCP132S-2 | 5.5 | 9.8 | 3000 | 92 | Das ist ≥ 0.95 | 3.1 | 7.5 | 2 | 60 |
HCP132M-2 | 7.5 | 13.2 | 3000 | 92.5 | Das ist ≥ 0.95 | 3.1 | 7.5 | 2 | 63 |
HCP160M-2 | 11 | 19.3 | 3000 | 93.5 | Das ist ≥ 0.95 | 3 | 7.5 | 2 | 109 |
HCP160L-2 | 15 | 26 | 3000 | 93.8 | Das ist ≥ 0.95 | 3 | 7.5 | 2 | 119 |
HCP180M-2 | 22 | 38 | 3000 | 94.7 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 173 |
HCP180M-2 | 30 | 51.3 | 3000 | 95 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 186 |
HCP180L-2 | 37 | 63.8 | 3000 | 95.3 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 218 |
HCP200L-2 | 30 | 51.3 | 3000 | 95 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 225 |
HCP200L-2 | 37 | 63.5 | 3000 | 95.2 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 245 |
HCP200L-2 | 45 | 76.5 | 3000 | 95.6 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 265 |
HCP225S-2 | 45 | 76.5 | 3000 | 95.6 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 306 |
HCP225M-2 | 55 | 94 | 3000 | 95.8 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 340 |
HCP250M-2 | 55 | 94 | 3000 | 95.8 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 385 |
HCP280S-2 | 75 | 128 | 3000 | 96 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 518 |
HCP280M-2 | 90 | 153.3 | 3000 | 96.1 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 550 |
HCP315S-2 | 110 | 187.3 | 3000 | 96.2 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.8 | 932 |
HCP315M-2 | 132 | 225 | 3000 | 96.2 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.6 | 982 |
HCP315L-2 | 160 | 272 | 3000 | 96.5 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1100 |
HCP315L-2 | 180 | 306 | 3000 | 96.5 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1180 |
HCP315L-2 | 200 | 340 | 3000 | 96.6 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1280 |
HCP355M-2 | 250 | 426 | 3000 | 96.8 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1720 |
HCP355L-2 | 315 | 533 | 3000 | 96.8 | Das ist ≥ 0.95 | 2.9 | 7.1 | 1.6 | 1980 |
Fahrzeugmodell | Nennleistung | Nennstrom | Nenngeschwindigkeit | Effizienz | Leistungsfaktor | Stalldrehmoment | Stallstrom | Auszugsmoment | Gewicht |
KW | 380 V/A | r/min | n% | COSØ | N.M. | Eine | N.M. | Weigerung | |
HCP90S-4 | 1.1 | 2.05 | 1500 | 88 | Das ist ≥ 0.95 | 3.1 | 7 | 2 | 23 |
HCP90L-4 | 1.5 | 2.78 | 1500 | 88.5 | Das ist ≥ 0.95 | 3.1 | 7 | 2 | 27.5 |
HCP100L-4 | 2.2 | 3.98 | 1500 | 90.2 | Das ist ≥ 0.95 | 3.1 | 7.0 | 2 | 35 |
HCP100L-4 | 3.0 | 5.4 | 1500 | 90.7 | Das ist ≥ 0.95 | 3.1 | 7.0 | 2 | 40 |
HCP112M-4 | 4.0 | 7.2 | 1500 | 91 | Das ist ≥ 0.95 | 3.1 | 7.0 | 2 | 45 |
HCP132S-4 | 5.5 | 9.7 | 1500 | 92.6 | Das ist ≥ 0.95 | 3.1 | 7.0 | 2 | 63 |
HCP132M-4 | 7.5 | 13.2 | 1500 | 93.0 | Das ist ≥ 0.95 | 3 | 7.0 | 2 | 75 |
HCP160M-4 | 11.0 | 19.3 | 1500 | 94.0 | Das ist ≥ 0.95 | 3 | 7.5 | 2 | 115 |
HCP160L-4 | 15.0 | 26 | 1500 | 94.3 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 135 |
HCP180M-4 | 18.5 | 32 | 1500 | 95 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 172 |
HCP180L-4 | 22.0 | 38 | 1500 | 95.2 | Das ist ≥ 0.95 | 3 | 7.5 | 1.8 | 185 |
HCP200L-4 | 30.0 | 51.6 | 1500 | 95 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 235 |
HCP225S-4 | 37.0 | 63.5 | 1500 | 95.8 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 300 |
HCP225M-4 | 45.0 | 77 | 1500 | 96.1 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 330 |
HCP250M-4 | 55.0 | 94 | 1500 | 96.3 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 410 |
HCP250M-4 | 75.0 | 128 | 1500 | 96.5 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 438 |
HCP280S-4 | 75.0 | 128 | 1500 | 96.5 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 518 |
HCP280M-4 | 90.0 | 153 | 1500 | 97 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 608 |
HCP280M-4 | 110.0 | 187.2 | 1500 | 96.7 | Das ist ≥ 0.95 | 3 | 7.2 | 1.8 | 650 |
HCP280M-4 | 132.0 | 223 | 1500 | 96.8 | Das ist ≥ 0.95 | 2.9 | 7.2 | 1.8 | 370 |
HCP315S-4 | 110.0 | 187.2 | 1500 | 96.7 | Das ist ≥ 0.95 | 2.9 | 6.9 | 1.6 | 935 |
HCP315L-4 | 160.0 | 272 | 1500 | 96.8 | Das ist ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1100 |
HCP315L-4 | 200.0 | 340 | 1500 | 96.9 | Das ist ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1350 |
HCP355M-4 | 250.0 | 423 | 1500 | 97.0 | Das ist ≥ 0.95 | 2.9 | 6.9 | 1.6 | 1900 |
HCP355L-4 | 355.0 | 602 | 1500 | 97.1 | Das ist ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2100 |
HCP355L-4 | 400.0 | 678 | 1500 | 97.1 | Das ist ≥ 0.95 | 2.9 | 6.9 | 1.6 | 2300 |
Fahrzeugmodell | Nennleistung | Nennstrom | Nenngeschwindigkeit | Effizienz | Leistungsfaktor | Stalldrehmoment | Stallstrom | Auszugsmoment | Gewicht |
KW | 380 V/A | r/min | n% | COSØ | N.M. | Eine | N.M. | Weigerung | |
HCP90S-6 | 0.75 | 1.4 | 1000 | 87.2 | Das ist ≥ 0.95 | 3.1 | 5.5 | 2 | 24 |
HCP90L-6 | 1.1 | 2.03 | 1000 | 88.7 | Das ist ≥ 0.95 | 3.1 | 5.5 | 2 | 26 |
HCP100L-6 | 1.5 | 2.73 | 1000 | 89.8 | Das ist ≥ 0.95 | 3.1 | 6.5 | 2 | 35 |
HCP112M-6 | 2.2 | 3.97 | 1000 | 91 | Das ist ≥ 0.95 | 3.1 | 6.5 | 2 | 40 |
HCP132S-6 | 3 | 5.37 | 1000 | 92 | Das ist ≥ 0.95 | 3.1 | 6.5 | 2 | 60 |
HCP132M-6 | 4 | 7.08 | 1000 | 92.8 | Das ist ≥ 0.95 | 3.1 | 6.5 | 2 | 75 |
HCP132M-6 | 5.5 | 9.68 | 1000 | 93.5 | Das ist ≥ 0.95 | 3.1 | 6.5 | 2 | 78 |
HCP160M-6 | 7.5 | 13 | 1000 | 94.2 | Das ist ≥ 0.95 | 3 | 6.5 | 2 | 110 |
HCP160L-6 | 11 | 19 | 1000 | 94.7 | Das ist ≥ 0.95 | 3 | 6.5 | 2 | 135 |
HCP180L-6 | 15 | 25.8 | 1000 | 95.1 | Das ist ≥ 0.95 | 3 | 7 | 2 | 175 |
HCP200L-6 | 18.5 | 31.8 | 1000 | 95.5 | Das ist ≥ 0.95 | 3 | 7 | 1.8 | 220 |
HCP200L-6 | 22 | 37.8 | 1000 | 95.8 | Das ist ≥ 0.95 | 3 | 7 | 1.8 | 230 |
HCP225M-6 | 30 | 51.3 | 1000 | 96.2 | Das ist ≥ 0.95 | 2.9 | 7 | 1.8 | 280 |
HCP250M-6 | 37 | 63.2 | 1000 | 96.3 | Das ist ≥ 0.95 | 2.9 | 7 | 1.8 | 380 |
HCP280S-6 | 45 | 76.8 | 1000 | 96.4 | Das ist ≥ 0.95 | 2.9 | 7 | 1.8 | 480 |
HCP280M-6 | 55 | 93.8 | 1000 | 96.5 | Das ist ≥ 0.95 | 2.9 | 7 | 1.8 | 550 |
HCP315S-6 | 75 | 128 | 1000 | 96.5 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 870 |
HCP315M-6 | 90 | 153 | 1000 | 96.5 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 950 |
HCP315L-6 | 110 | 187 | 1000 | 96.6 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1130 |
HCP315L-6 | 132 | 223 | 1000 | 96.6 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1190 |
HCP355M-6 | 160 | 263 | 1000 | 96.6 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1720 |
HCP355M-6 | 200 | 340 | 1000 | 96.7 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 1900 |
HCP355L-6 | 250 | 425 | 1000 | 96.7 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2000 |
HCP355L-6 | 315 | 536 | 1000 | 96.7 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2200 |
HCP355L-6 | 375 | 637 | 1000 | 96.7 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2300 |
HCP355L-6 | 400 | 680 | 1000 | 96.7 | Das ist ≥ 0.95 | 2.8 | 6.7 | 1.6 | 2450 |
Fahrzeugmodell | Nennleistung | Nennstrom | Nenngeschwindigkeit | Effizienz | Leistungsfaktor | Stalldrehmoment | Stallstrom | Auszugsmoment | Gewicht |
KW | 380 V/A | r/min | n% | COSØ | N.M. | Eine | N.M. | Weigerung | |
HCP112M-8 | 1.5 | 2.74 | 750 | 90 | Das ist ≥ 0.95 | 3.1 | 6 | 2 | 43 |
HCP132S-8 | 2.2 | 4 | 750 | 90.4 | Das ist ≥ 0.95 | 3.1 | 6 | 2 | 60 |
HCP132M-8 | 3 | 5.3 | 750 | 91.5 | Das ist ≥ 0.95 | 3.1 | 6 | 2 | 75 |
HCP160M-8 | 4 | 7.1 | 750 | 92.3 | Das ist ≥ 0.95 | 3.1 | 6 | 2 | 102 |
HCP160M-8 | 5.5 | 9.7 | 750 | 93.1 | Das ist ≥ 0.95 | 3.1 | 6 | 2 | 110 |
HCP160L-8 | 7.5 | 13.2 | 750 | 93.7 | Das ist ≥ 0.95 | 3.1 | 6 | 2 | 131 |
HCP180M-8 | 11 | 19.2 | 750 | 94.2 | Das ist ≥ 0.95 | 3 | 6.6 | 2 | 175 |
HCP200L-8 | 15 | 26 | 750 | 94.7 | Das ist ≥ 0.95 | 3 | 6.6 | 2 | 235 |
HCP225S-8 | 18.5 | 32 | 750 | 95.1 | Das ist ≥ 0.95 | 3 | 6.6 | 1.8 | 280 |
HCP225M-8 | 22 | 38 | 750 | 95.4 | Das ist ≥ 0.95 | 3 | 6.6 | 1.8 | 300 |
HCP250M-8 | 30 | 51.5 | 750 | 95.6 | Das ist ≥ 0.95 | 2.9 | 6.6 | 1.8 | 380 |
HCP280S-8 | 37 | 63.5 | 750 | 95.8 | Das ist ≥ 0.95 | 2.9 | 6.6 | 1.8 | 480 |
HCP280M-8 | 45 | 77 | 750 | 95.8 | Das ist ≥ 0.95 | 2.9 | 6.6 | 1.8 | 560 |
HCP315S-8 | 55 | 94.5 | 750 | 95.9 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 920 |
HCP315M-8 | 75 | 128.5 | 750 | 96 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 990 |
HCP315L-8 | 90 | 153 | 750 | 96 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1083 |
HCP315L-8 | 110 | 188 | 750 | 96 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1180 |
HCP315L-8 | 132 | 226 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1250 |
HCP355M-8 | 160 | 275 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 1910 |
HCP355M-8 | 180 | 308 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2020 |
HCP355L-8 | 200 | 343 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2080 |
HCP355L-8 | 250 | 428 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2150 |
HCP355L-8 | 280 | 480 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2230 |
HCP355L-8 | 315 | 540 | 750 | 96.1 | Das ist ≥ 0.95 | 2.8 | 6.4 | 1.6 | 2300 |
